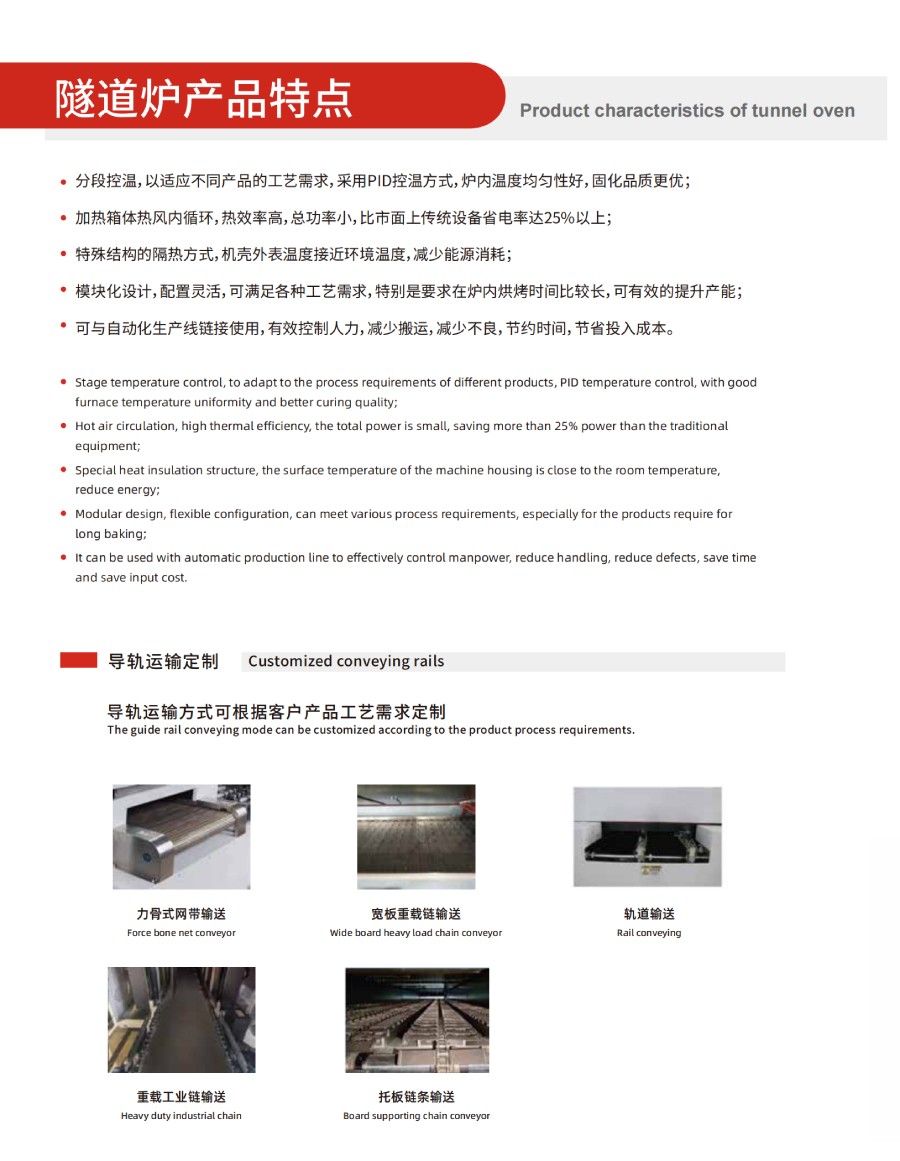

重載工業鏈+導軌輸送方式，運行磨損更小，使用壽命長，更穩定可靠；
料框(載具)可差異設計，使用靈活，滿足多種復雜上下料工藝；
全模塊化設計，維護保養方便快捷，減少維護時間及成本；

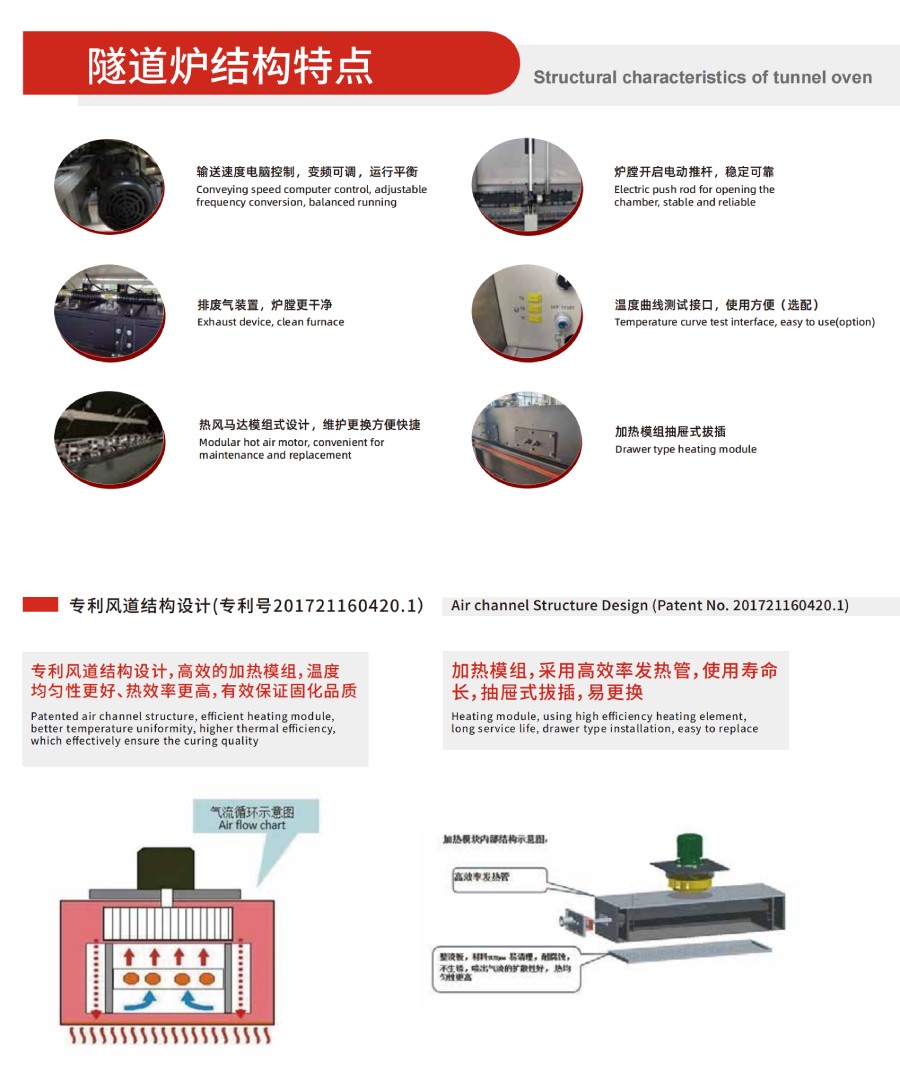

專利熱風系統，熱風對流傳導更高效，熱補償更快；
全新爐膛結構設計，多層隔熱，有效降低工作環境溫度；
適用于高負載料框式，大載具式過爐方式；
適用于產能大， 固化時間長的產品， 如：三極管后端烘烤， Mini LED固晶烘烤等；
適用于固化運輸重型產品，如：新能源汽車驅動電機封裝烘烤；
適用于PCB、LED、Mini LED、電容、電源等元器件產品烘烤工序；
涵蓋領域：電子產品、汽車電子、半導體、3C產品等。

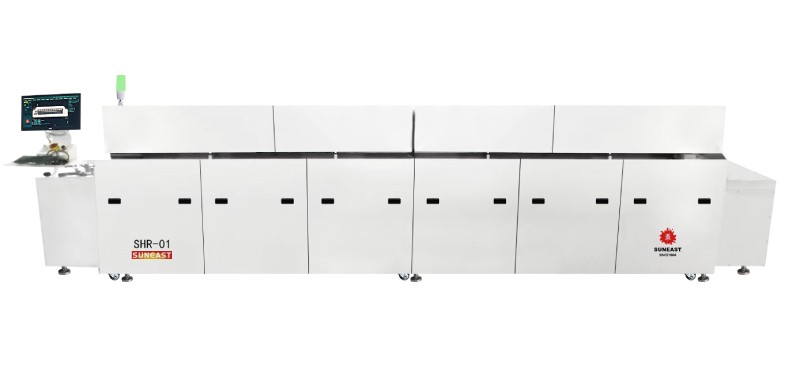

| SHR-01Z系列技術參數 | |||
| 設備型號 | SHR-01Z(注：01-05T-600) | SHR-01Z(注：01-05T-950) | 備注 |

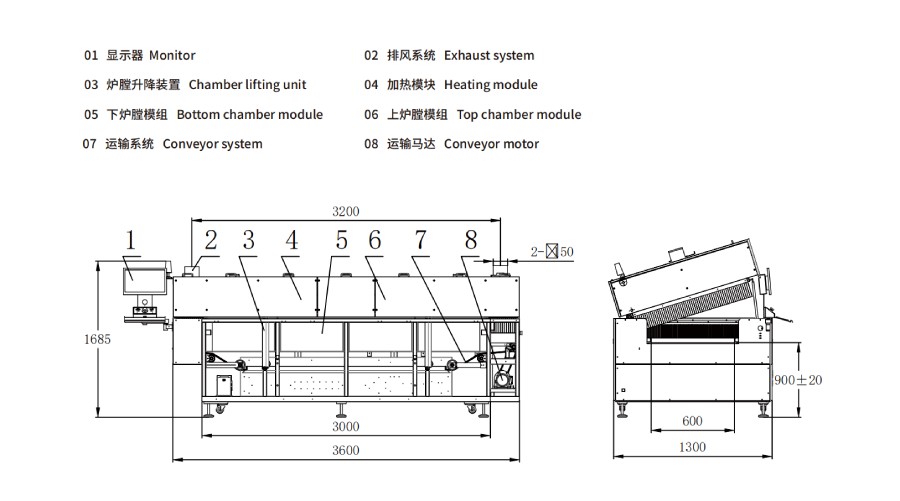

| 設備尺寸 | L3600xW1300xH1685mm | L3600xW1650xH1685mm | |
| 設備重量 | 1400kg | 1800kg | |
| 電源要求 | 3P5L 380V 50/60Hz | 3P5L 380V 50/60Hz | |
| 控制系統 | PC+PLC | PC+PLC | |
| 總功率 | 約32KW | 約32KW | |
| 運輸形式 | 重載工業鏈 | 重載工業鏈 | |
| 輸送寬度 | Max600mm | Max950mm | |
| 產品高度(含治具) | Max100mm | Max100mm | |
| 入板高度 | 900±20mm | 900±20mm | |
| 傳送速度范圍 | 100-500mm/min | 100-500mm/min | |
| 速度控制方式 | 變頻器閉環無級調速 | 變頻器閉環無級調速 | |
| PCB傳送方向 | 左-右（可選：右-左） | 左-右（可選：右-左） | |
| 控溫方式 | PID | PID | |
| 溫度設定范圍 | 室溫--200℃ | 室溫--200℃ | |
| 加熱系統 | 通道上加熱 | 通道上加熱 | |
| 溫區數量 | 5個加熱區 | 5個加熱區 | |
| 加熱區長度 | 3000mm | 3000mm | |
| 冷卻區長度 | 無 | 無 | 可選配 |
| 升溫時間 | 約15min | 約15min | 設置溫度150℃ |
| 運行功率 | 約6KW | 約7kW | |
| 溫度數值顯示精度 | 1℃ | 1℃ | |
| 異常報警 | 三色信號燈+人機界面提示 | 三色信號燈+人機界面提示 | |
| 排風要求 | 2-Φ150排風口，單個排風口排風量要求約15m3/min | 2-Φ150排風口，單個排風口排風量要求約15m3/min | |
| 參數存儲 | 可存儲多種設置參數 | 可存儲多種設置參數 | |
| 停電保護 | UPS延時關機 | UPS延時關機 | |
| 氣源要求 | 無 | 無 | |
|
1.可選：機頭機尾可凸出，凸出上爐膛外側面尺寸300mm（整機尺寸會加長600mm）。 2.注明：根據產能要求，推薦溫區數量優先選擇：4溫區、5溫區、 8溫區、9溫區、10溫區、12溫區，可定制。 |
|||
